CONSTRUCCIÓN DE UNA CAJA PARA ANOTACIONES

TUTORIAL DE CONSTRUCCIÓNDE UNA PEQUEÑA CAJA PARA
CONTENER HOJAS



Con bastante frecuencia ocurre que precisamos algún papel para tomar nota, o facilitar  información,  desgraciadamente en pocas ocasiones encontramos algo parecido como el revés de una tarjeta de presentación, o un ticket.
Lo cierto es que  en todas las papelerías, centros comerciales, incluso en los comercios chinos, existen estos bloques de papelitos, de colores, que nos servirían perfectamente para estos apuros pero que siempre los tenemos en  casa, por esta razón se me ocurrió construir una caja que contenga un paquete de estos papelitos y que podamos llevar  cómodamente en el bolso.

Todo comienza por la compra o confección de un taco de papelitos coloreados…
Todos los papelitos están encolados por una de sus cuatro caras. Podemos confeccionar un taco de hojas como ya he publicado en otros tutoriales http://reinoartesanal.blogspot.com.es/2011/06/encuadernacion-de-hojas-sueltas.html (Encuadernación de hojas sueltas. 29 de Junio 2011)


Lo primero que debemos hacer es tomar las dimensiones del taco: X, Y, Z
Estas medidas debemos tomarlas en milímetros, el cartón utilizado para realizar la caja es contracolado de 2 mm de grosor,  es uno de los más habituales y baratos.
La disposición y tamaño de las diferentes piezas que componen la caja aparecen en el siguiente esquema


 En total son ocho piezas, separadas por una franquicia f, esta medida f es de 3 mm, (espesor del cartón  más un milímetro)
 Para facilitar el despiece de las piezas adjunto el cuadro siguiente.
Con estos valores en milímetros ya podemos recortar las ocho piezas.


 He preparado cuatro pequeños imanes rectangulares para insertarlos en las piezas donde se hallan superpuestos…


Para hacer el alojamiento de los imanes he cajeado el cartón con  un cúter…


Aplico un poco de cola diluida al alojamiento…

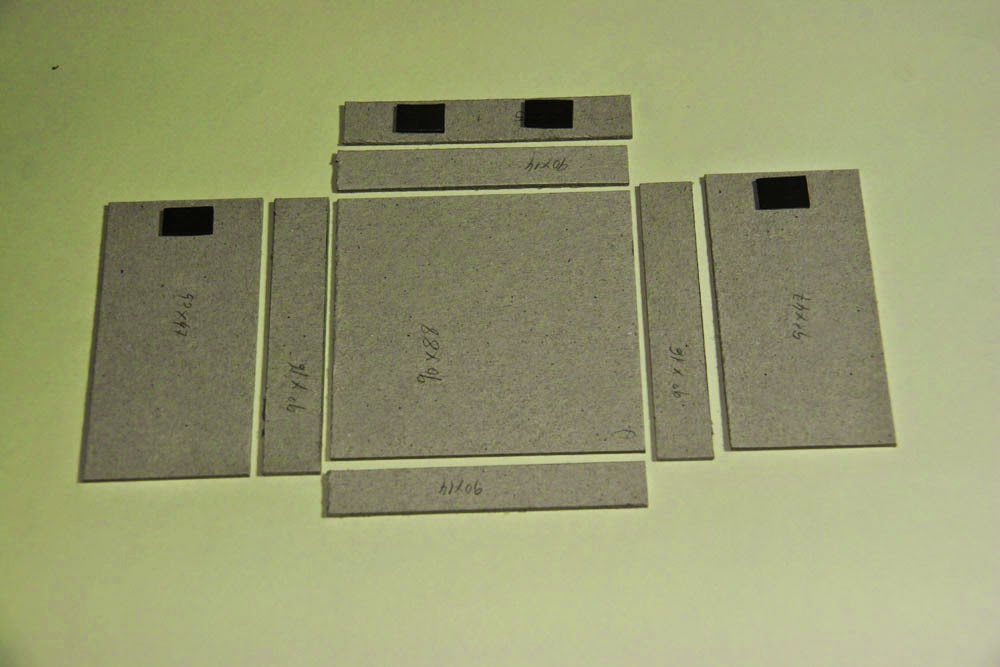

Y pego los cuatro imanes…


Para revestir la caja voy a emplear un tela que me regalaron…


Para poder trabajar con una tela que no sea de encuadernación hay que pegarle por el reverso un papel…
Tomamos un papel de poco gramaje de dimensiones superiores a las de la tela


Colocamos la tela con el reverso mirando hacia nosotros, la estiramos bien, para quitarle las arrugas se puede humedecer con un vaporizador para facilitar esta labor.


Seguidamente se da cola diluida al papel y se superpone sobre la tela previamente estirada…


 Con un paño he quitado las posibles  bolsas de aire y  el conjunto lo meto bajo secantes y con peso…
Mientras tanto coloco provisionalmente los cartones, para que no existan posibles errores, en la  siguiente imagen se aprecia la pieza que va pegada a 90° junto a la más grande


el canto de la pequeña pieza apoya sobre la mesa y está pegada lateralmente a la grande, en  la siguiente  imagen se aprecia perfectamente…


Con la disposición de las piezas he tomado las medidas aproximadas de la tela preparada y seca, considerando unas vueltas de un centímetro.


He marcado por el revés de la tela, ahora empapelada, las líneas maestras donde irán colocados cada una de  las piezas…


Doy cola diluida a una pieza cartón de uno de los extremos del conjunto y la posiciono en su lugar sobre el revés de la tela, la ciño bien con la plegadera, para la separación de la siguiente pieza, franquicia f=3 mm, tomo un cartón de 3 mm de grosor…


Y del mismo modo voy pegando el resto de las piezas…
La tela sobrante puede quitarse antes o después de pegar las piezas, ya que están dibujadas las líneas maestras …


Las esquinas se recortan con la plantilla que desarrollé en  el tutorial anterior


Y en los cuatro rincones indicados con líneas amarillas corto la tela hasta un milímetro antes de llegar a cartón.


No tirar las puntas recortadas.
Hechos los recortes de rincones y esquinas voy doblando las vueltas… para cubrir la pieza que está encolada a 90°, doy cola al cartón y una vez ajustada la tela recorto por las líneas rojas (perpendiculares a partir de la esquina del cartón)…


En las zonas donde falta tela superpongo parte de las esquinas previamente reservadas…


Con otra tela de encuadernación a juego con  el  conjunto…


La recorto de forma que sea vean perimetralmente las vueltas 3 mm por  todos los lados… Doy cola a la tela y la sitúo en su lugar…


Con esta operación queda concluida la caja













Después de este tutorial ya no tendréis escusa de falta de papelitos para anotaciones…
Como siempre deseo os haya aportado alguna nueva idea.

Cortesía de Manuel Valero
