ENCUADERNACION de BISAGRA


ENCUADERNACION  de BISAGRA
PIANO HINGE BINDING





Esta encuadernación, se presta a multitud de posibilidades tanto en la decoración como en la utilidad de la misma. [1] En ingles esta encuadernación se denomina “piano hinge binding”, un nombre adecuado en castellano podría ser encuadernación multibisagra.
La unión de los diferentes cuadernillos no se realiza mediante cosido como en el resto de las encuadernaciones sino a través de pasadores, en este ejemplo son de madera,  son los utilizados para la elaboración de pinchos.
Normalmente el tipo de papel utilizado es cartulina de varios colores, y el uso más idóneo para este tipo de encuadernación es para la confección de un álbum.
En el desarrollo de este tutorial voy a construir un libro en blanco con el lomo redondeado y tapas de cartón
Inicio  el proceso tomando 20 hojas tamaño A3, es decir de 42x29,8 cm,


A estas 20 hojas las corto por la mitad, pero en sentido transversal para obtener 40 hojas de 42x14,8 cm aproximadamente


Tomo un acetato, una hoja plastificada de las utilizadas en las transparencias, y confecciono una plantilla dibujando  un rectángulo de 1 cm de ancho aproximadamente y de 15 cm de alto para  que me coincida exactamente con la mitad de la hoja de 42x14,8 cm


Puede verse en la regla metálica que el eje del rectángulo está en 21 cm, la mitad.


Este rectángulo que he dibujado lo recorto con un cúter.


Con la ayuda de dos pinzas fijo la hoja de 42x14,8 cm en la parte inferior y la plantilla de acetato en la superior …


Esta ventana me sirve como guía para pintar éste rectángulo y voy a pintar cuatro hojas de color azul… Cada vez que pinto una hoja limpio el acetato con un paño húmedo.


Y otras cuatro de color verde…
Las pinturas que utilizo son temperas


La línea de color que he pintado coincide con el sentido de la fibra del papel de modo que al estirarse el papel con la humedad de la pintura no provoca arrugas…


De todos modos coloco las hojas pintadas entre papel secante y peso para evitar marchas y aplanar las hojas.


Tomo  un paquete de palillos de los usados en cocina para pinchos morunos y con cinco tiras de papel cualquiera rodeo un palillo para tomar medida


Tomo cinco tiras porque los cuadernillos serán de cinco hojas,  marco con el lápiz por delante y por detrás del doblez sobre el palillo y obtengo la  medida precisa para rodear el palillo


Como se aprecia en la imagen anterior es de 12 mm
Vuelvo a tomar otro acetato y confecciono otra plantilla que tenga el mismo tamaño que la hoja  42 x 14,8 cm

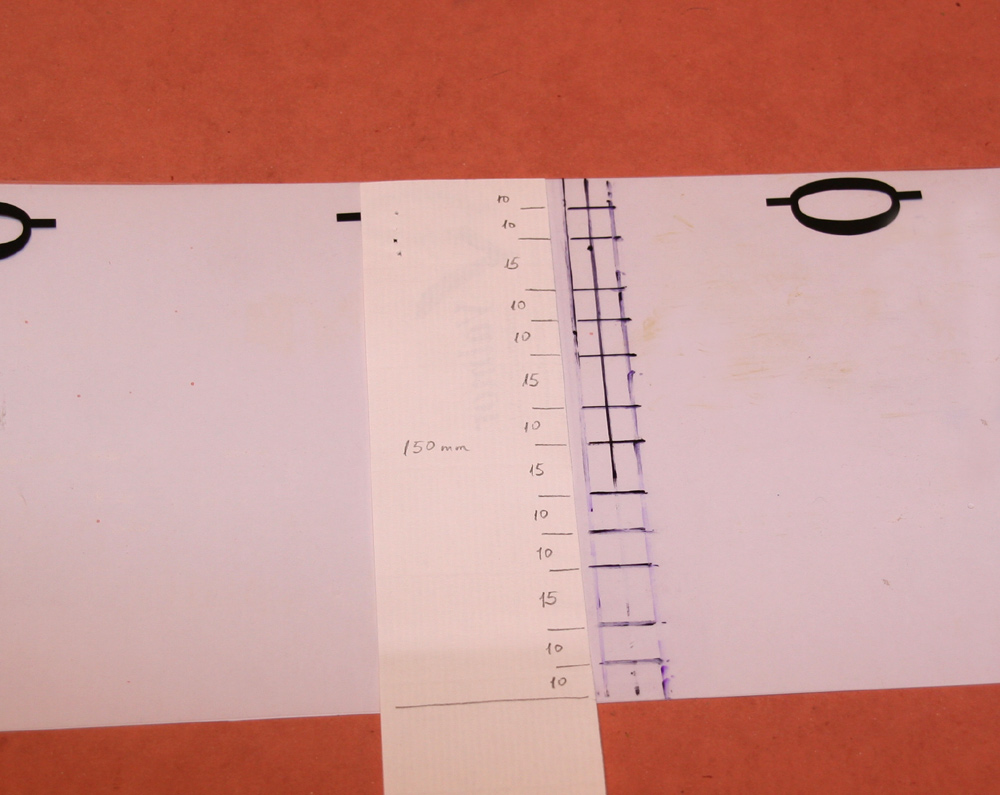

Otra vez justo en la mitad trazamos una línea  y desde esta primera línea marcamos otra a derecha a 6 mm y otra a la izquierda a 6 mm


Que es la medida de 12 mm que hemos tomado del palillo.


Según el diseño que deseemos en el lomo de la encuadernación  trazaremos  líneas transversales de 12 mm…


En este ejemplo las medidas de separación entre las líneas transversales aparecen en la imagen anterior.


Con el cúter cortamos estas líneas transversales en la plantilla de acetato…


Tenemos prepara la plantilla con los cortes, que no se aprecian en imagen,…   y tomamos cinco hojas,  la primera de ellas debe ser una de las ocho que tienen la línea pintada.


Posicionamos el conjunto y lo fijamos con dos pinzas, con la regla y el cúter vamos cortando las cinco hojas a través de las ranuras de la plantilla…


Terminados los cortes comprobamos por la parte inferior de las cinco hojas que se han hecho correctamente..


Este proceso hay que realizarlo ocho veces, en cada uno de los ocho cuadernillos…


Tomamos un cuadernillo cualquiera y fijamos los cortes delanteros  con dos pinzas, NO DOBLAR el cuadernillo por el LOMO,


Tomamos una regla, el palillo y la plegadera…


Introducimos el palillo en el interior del lomo y con la regla aplastamos el cuadernillo, sin moverlo,  con la plegadera, doblamos  el lomo hacia arriba…


Quedando  el lomo redondeado según el tamaño del palillo y con un doblez, repetimos el mismo proceso con este mismo cuadernillo pero por el otro lado del lomo, es decir el lomo lo hemos doblado a derecha y a la izquierda del palillo…


De esta manera, con el dedo, podemos desplazar cada uno de los cortes realizados con anterioridad y de forma alternativa.


Tomamos otro cuadernillo ahora con la línea verde y repetimos...


Doblamos el lomo hacia uno y otro lado del palillo


Doblamos alternativamente los cortes pero siempre en el mismo orden como se aprecie en la siguiente imagen…

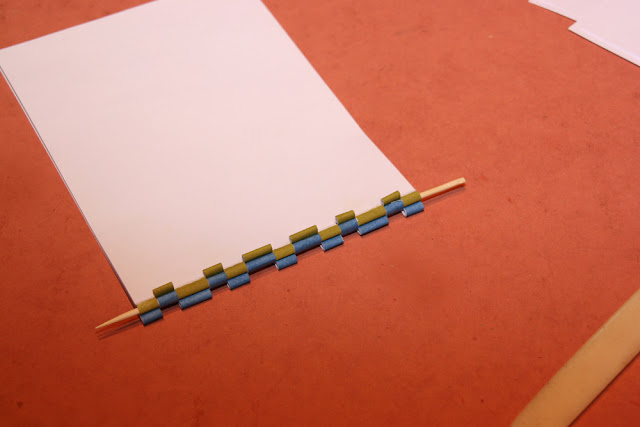

Ahora parece que invita a pasar el palillo entre los dobleces para formar una bisagra…


Poco a poco y girando el palillo debe entrar suavemente, además al ir avanzando con la punta no existe dificultad para ello.




Tenemos nuestra primera bisagra…
Repetimos el proceso con otro cuadernillo azul




Para volver a insertar otro palillo…


Y de este modo hemos unido los ocho cuadernillos con los colores alternativos que inicialmente habíamos pintado en el centro del lomo.


Tenemos el cuerpo del libro;  nos  queda las cubiertas.


Para ello tomamos dos cartones de 2 mm y  las dimensiones del mismo son alto el de los cuadernillos 14,8 mm y para el largo …
Posicionamos la tapa en su sitio, damos la vuelta al conjunto


Y marcamos a ras de los cuadernillos sobre el cartón


Recortamos el sobrante del cartón


Y con estas medidas recortamos la otra tapa.


Elijo una tela negra con un gofrado para forrar las tapas…


Recorto la tela con un tamaño superior de 1,5 cm por cada uno de los lados,  aplico cola diluida al cartón, a mi me resulta más cómodo dar cola al cartón en lugar de la tela.


Repaso con un paño o con la plegadera de teflón sobre la tela para que no aparezcan brillos y también eliminar las posibles bolsas de aire.


Recorto las esquinas con una plantilla confeccionada a propósito para este menester.


Y  pego las vueltas.


Elijo un papel decorado para forrar el interior de las tapas…


Para pegar las guardas lo hago con engrudo de este modo me permite mover un poco la guarda para centrarla bien.
Por otro lado necesito confeccionar unas tiras de papel que me sirvan para enlazar las tapas con el cuerpo del libro.


Tomo dos hojas de papel  que puede ser otra hoja A3 cortada transversalmente por la mitad y también percalina, una tela mas tupida que la tarlatana que se utiliza para reforzar los lomos, del mismo tamaño


Aplico cola diluida sobre el papel.


Coloco encima la tela.


Y froto con la plegadera para quitarle las arrugas.


La humedad de la cola hace albear a las tiras reforzadas con la tela,  basta meterlas bajo peso  y entre secantes para que queden planas.


A una de las tiras reforzadas la pinto de verde…


A la otra de azul…


Entre secantes


Y bajo peso para eliminar la humedad.
Mientras se secan las bandas, un par de horas, confecciono otra plantilla
Esta vez lo hago con papel milimetrado. Señalo cada una de las juntas de la bisagra.




Observad que hay un palillo insertado en el primer cuadernillo (también en el último) esto me permite proteger esa zona de las bisagras para que no se aplasten.


Sirviéndome  del papel milimetrado diseño las zonas por donde las tiras atravesarán las tapas
Así al colocar la platilla sobre la tapa solo queda cortar por las zonas deseadas.

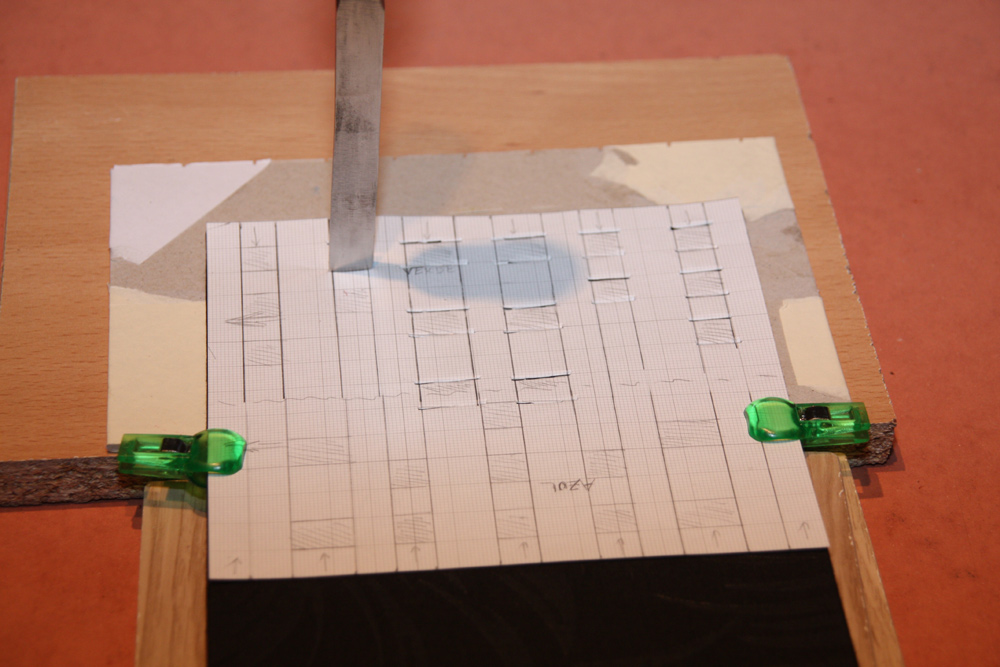

En este caso para taladrar el cartón empleo un formón protegiendo la mesa con una tabla y un cartón, la anchura del formón es aproximadamente de 12 mm




Al retirar la plantilla quedarán las ranuras en la tapa


Con el rejón repasamos las ranuras…


Tomamos las bandas reforzadas con percalina y recortamos tantas tiras como indica la plantilla y del ancho correspondiente…




Tomamos una tira de color verde, puesto que hemos taladrado la tapa que llevará las tiras verdes


Y del ancho adecuado a su ranura sacamos un poco de punta a cada tira con las tijeras e introduciendo ambas puntas desde el interior hacia el exterior de la tapa para que quede la bisagra en el interior y sobresalgan las puntas la misma longitud.


Así con todas las ranuras de ésta tapa.


Retiramos el palillo que protegía el primer cuadernillo y volvemos a pasarlo ahora también entre las bandas verdes, reforzadas con la percalina.


Ajustamos la tapa a su sitio, tensando cada una de las tiras


Y entrelazamos las diferentes tiras verdes entre las sucesivas ranuras…
Hasta terminar todas las tiras en la parte interior de la tapa.


Con el martillo sobre un soporte rígido golpeamos suavemente cada ranura para rebajar el abultamiento producido al cortar el cartón así como para tensar las bandas.


Tanto por fuera como por dentro
Recortamos las puntas dejando un cabo según se desee…


Aplicamos cola a cada uno de los extremos


Para pegarlas bien utilizo la plegadera


Tomamos la plantilla de la otra tapa que llevará las tiras azulas, (esta plantilla es diferente)


Y repetimos el mismo proceso, introducimos las bandas por sus correspondientes ranuras…


Retiramos el palillo y volvemos a insertar para enlazar la tapa con el cuerpo del libro




Tensamos las bandas azules hasta ajustar la tapa en su sitio.


Entrelazamos las bandas a través de las sucesivas ranuras de la tapa.


Golpeamos con el  martillo para rebajar los abultamientos…


Recortamos las puntas, damos cola a los extremos


Y con la plegadera terminamos de pegar las puntas.


Observar que en esta tapa quedan los extremos del palillo sin cubrir, decidí en su momento no realizar ranuras en estos puntos porque no me pareció adecuado.


Con otra  banda rodeo  el palillo y doy cola por la parte interior de la misma.


Y mantengo unido ambos extremos de las bandas con las pinzas hasta que haga efecto la cola (cinco minutos)


Vuelvo a dar cola a  estas bandas por el lado de la tapa…




Y las mantengo en su sitio con sendas mordazas, por espacio de unos diez minutos.Retiro las pinzas de modo y…
He aquí el libro en blanco con este diseño de multibisagra. Piano Hinge Binding








Como podéis observar el lomo redondeado tiene capacidad suficiente para insertar dentro del cuerpo del libro todo tipo de cosas: fotografías, recuerdos, entradas, posavasos, envoltorios, etc…


¡Curiosa esta encuadernación!
Como siempre,  deseo a todos mis seguidores y a cualquiera que pase por aquí haya sido de su interés.
Por cortesía de Manuel Valero




[1] Keith A. Smith. Books without Paste or Glue. Vol I
