ENCUADERNACIÓN METIDO EN TAPAS

 LIBRO CON LOMO RECTO



Este tipo de encuadernación es  muy práctico y rápido puede realizarse sobre la mayoría de los libros de bolsillo cuyo lomo es recto, de modo que si deseamos reencuadernar alguno de nuestros libros este método puede ser de gran ayuda.
Para el desarrollo de este tutorial voy a partir de un bloque de apuntes tamaño A4, ya he explicado un tutorial Encuadernación de apuntes, 29/07/2011, donde aparecen los pasos a seguir para conseguir el bloque de hojas


En toda encuadernación debemos tener clara la idea de lo que queremos hacer, el  tipo de encuadernación, los materiales a emplear, el diseño final, el rotulado, etc.… porque así podemos ir definiendo las guardas de color, cabezadas, etc.…
En este tutorial voy a cubrir el libro con un material sintético de polipiel, llamado CH, y voy a combinar tres colores…


El motivo de combinar los tres colores es para poder distinguir los tres temas independientes que tiene el bloque de apuntes.
Como guarda de color voy a tomar una de fondo azul claro que realicé con la técnica del engrudo.


Preparo dos cuadernillos simples de tamaño un poco mayor que el del bloque, A4, para colocar en su momento uno en la parte delantera y otro en la trasera del bloque.


A estos dos cuadernillos simples por la parte del lomo hago un trazo a lápiz separado 4mm…
Las flechas indican los trazos…



 Tomo otros dos trozos de papel cuya altura sea un poco mayor que la del bloque y de ancho alrededor de 8 cm.


Doy cola diluida a las dos zonas de 4 mm delimitadas en el lomo de los cuadernillos de las guardas de color, colocando dos maculaturas una debajo y otra encima para delimitar el espacio de la cola.


Y pego siguiendo las líneas a lápiz sendos papeles de 8 cm de ancho…


Una vez que he pegado estas hojas, hojas de registro, repasando con la plegadera, doblo la hoja de 8 cm de ancha justo por el lomo del cuadernillo de guarda


En la siguiente imagen se puede apreciar la hoja doblada: a la izquierda parte superior, a la derecha parte inferior.


Una vez dobladas ambas hojas de registro recortamos el sobrante tanto en  cabeza como en el  pie.


Nuevamente por la zona que pegué el papel de registro a 4 mm trazo otra línea a lápiz a 8 mm del lomo del cuadernillo.


Y aplico cola diluida a esta franja de 8 mm colocando entre dos maculaturas las guardas de color.


Una guarda la encolo a la parte delantera del bloque y otra al final, teniendo especial cuidado que el lomo  de la guarda quede alineado con el del bloque del libro.


De modo que una vez encolado la guarda queda unida tal como se aprecia en la siguiente imagen…


Recorto un trozo de tarlatana cuyas dimensiones son: alto el del libro mas 2 cm y ancho el del lomo mas otros 2 cm.


Coloco el libro en una prensa de mano y doy una capa de cola diluida al lomo.


A continuación coloco la tarlatana centrada en el lomo de modo que “vuele” un centímetro por cada lado.


Una vez pegada en su sitio vuelvo a dar cola diluida por encima de la tarlatana.


Y a los laterales que vuelan de la tarlatana, excepto cabeza y pie, doy cola y los pego sobre los planos del bloque del libro.


Una vez seca la tarlatana el sobrante de cabeza y pie lo recorto con un cuter.


 Ahora preparo los cartones para las tapas y el lomo, el espesor del cartón para las tapas es de 2,5 mm y de 2 mm para el lomo.  El tamaño de las tapas es de 2 cm más alto que el libro y 1 cm más ancho que el libro. Para el trozo de cartón de la lomera, el alto 2 cm más que el libro y de ancho el del  lomo del libro más 1 mm.
Los cartones deben  estar escuadrados al menos en dos lados perpendiculares, y a su vez marcados con alguna señal…


Para cortar en altura las tapas, tomo en primer lugar el espesor del cartón con el compás  (2,5 mm) y lo transporto a un extremo de una de las tapas marcando la punta del mismo…


A continuación coloco el bloque del libro de modo que se vea el punto marcado con el compás y en el otro  extremo del libo marco un punto con el punzón sobre el cartón…


Y para finalizar, vuelvo a señalar, a partir del punto señalado con el punzón el espesor del cartón  con la medida que tengo en el compás.


Con esta medida desde el principio de la tapa hasta el último punto, recorto las dos tapas y la lomera en altura. Y reservo
A continuación voy a pintar los cortes del libro en tres franjas con los colores ya definidos previamente: azul, rojo y siena


Estos colores son acrílicos diluidos en agua y aplicados con pincel


Una vez pintados los cortes, hay que dejar bajo peso el libro hasta que se seque la pintura para evitar que se abarquillen las hojas.


Ahora necesito preparar  las cabezadas para poderlas encolar en el lomo del libro; como la encuadernación tiene tres colores recorto tiras de polipiel de 1,5 mm de ancho en los tres colores…


Y los voy acoplando ordenadamente bajo el cordel que hará la función de alma de la cabezada cada una de las tiritas de polipiel de modo que la cara vista quede mirando al cartón.


Cuando tengo el ancho de la cabezada doy cola diluida a las tiras


Y con un poco de paciencia y ayudado con la plegadera vuelvo todas las tiritas sobre el cordel


Una vez seca la cola recorto el exceso de tiritas y  ajusto a un tamaño prudente…


Para pegar las cabezadas tomo los cartones de las dos  tapas previamente recortados en altura y coloco en su interior el libro promediando las cejas,  para evitar que se  mueva el conjunto de tapas y libro los fijo con varias gomas


Así anclados los cartones pego las cabezadas en su sitio aplicando un poco de cola diluida y para que se peguen bien las aprieto con otras gomas...


El hecho de sujetar todo el conjunto, tapas y libro, con gomas es para posicionar en altura las cabezadas, deben quedar alineadas con las tapas como puede apreciarse en la siguiente imagen.



MONTAJE  DE LAS TAPAS

Para unir las tapas y la lomera tomo  un papel  kraft cuyas  dimensiones son: ancho de la lomera más 6 cm y el alto el de la lomera más 2 cm. Seguidamente marco una línea a 3 mm de un lado del  papel kraft para ubicar posteriormente sobre esta línea el cartón del lomo


Doy cola al cartón de la lomera y pego el papel kraft una vez seco recorto el sobrante del papel Kraft en la zona de cabeza y  pie,  recuerdo que la altura del cartón de la lomera está  ajustada al tamaño definitivo de las tapas


 Una vez recortado el sobrante vuelvo el  papel sobre el  cartón de la lomera, debe quedar el papel  completamente ajustado al cartón, hay que trabajarlo con  la  plegadera.


Sobre el papel kraft doblado punteo con el  compás una distancia de 3 mm en varios lugares del  papel para que me sirva de referencia.


 En la siguiente imagen se aprecia los puntos de referencia, señalados con una flecha, que servirán para pegar las tapas


Pero antes tengo que marcar  por el reverso de las tapas la zona de encolado, porque no quiero que se pegue todo el  papel  kraft, quiero reservar un espacio de 5 mm sin cola, zona señalada con flechas rojas en la siguiente fotografía.


Hago una línea a lápiz por el reverso del cartón de la tapa y doy cola diluida a esta zona, a continuación tengo que posicionar la tapa justo a ras de los puntos de referencia marcados en el papel  kraft de la lomera; en la siguiente fotografía son las flechas amarillas.


Con la otra tapa hago lo mismo reservo una zona de 5 mm sin cola y pego la tapa guiado por los puntos de referencia, ambas tapas junto con el lomo deben quedar alineados horizontalmente.

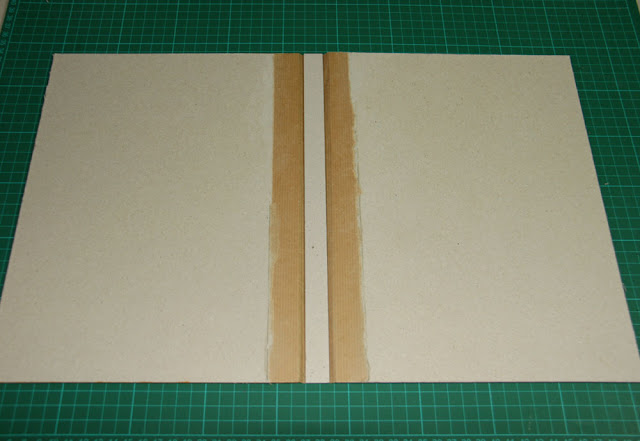

Las tapas por la parte interior tienen el aspecto de la siguiente imagen, la zona de 5 mm sin encolar del papel kraft la rasgo con  cuidado …


Y posteriormente lijo las rebabas de papel para que apenas se note el resalte del papel sobre la tapa de cartón.


El aspecto de las tapas pegadas con el lomo por la parte exterior es el siguiente…


Los cartones de las tapas así como la lomera estaban cortados en la altura precisa, pero nos falta por recortar las tapas a la medida del corte delantero…
Para ello introduzco el libro provisionalmente dentro de las tapas bien posicionadas y con el punzón marco el lugar donde termina  el corte delantero del libro.


Cuando tengo ese punto añado la medida del compás correspondiente a la ceja,  si no hemos guardado el compás debería mantener esa medida (grueso del cartón de la tapa). A continuación tomo la medida total y corto el sobrante de las tapas


Y compruebo las cejas de las tapas



CUBRICIÓN  DE LAS TAPAS

Tengo hecho un diseño de las tapas  ajustado a la medida exacta de las mismas. Consiste en dos círculos de diámetros diferentes que se solapan en parte;  una plantilla es para la tapa delantera, D, y otra para la trasera, T.

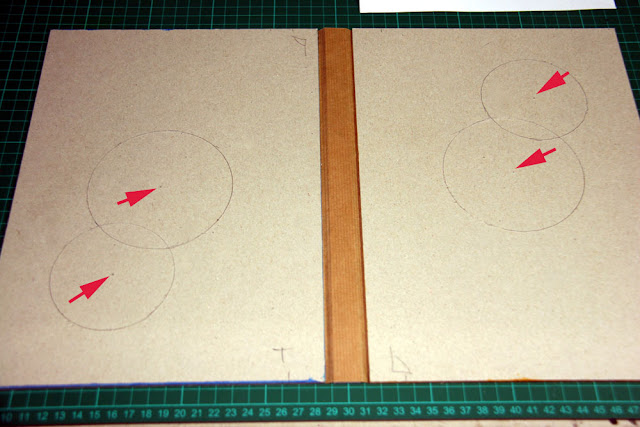

Con las plantillas colocadas exactamente en su lugar marco con el punzón el centro de los círculos.


Y cuando ya tengo el centro de los círculos solo me queda trazar los círculos a lápiz sobre las tapas usando un compás normal


Estos círculos me servirán de referencia para no dar cola en su interior y facilitarme posteriormente la retirada de la polipiel en esas zonas.

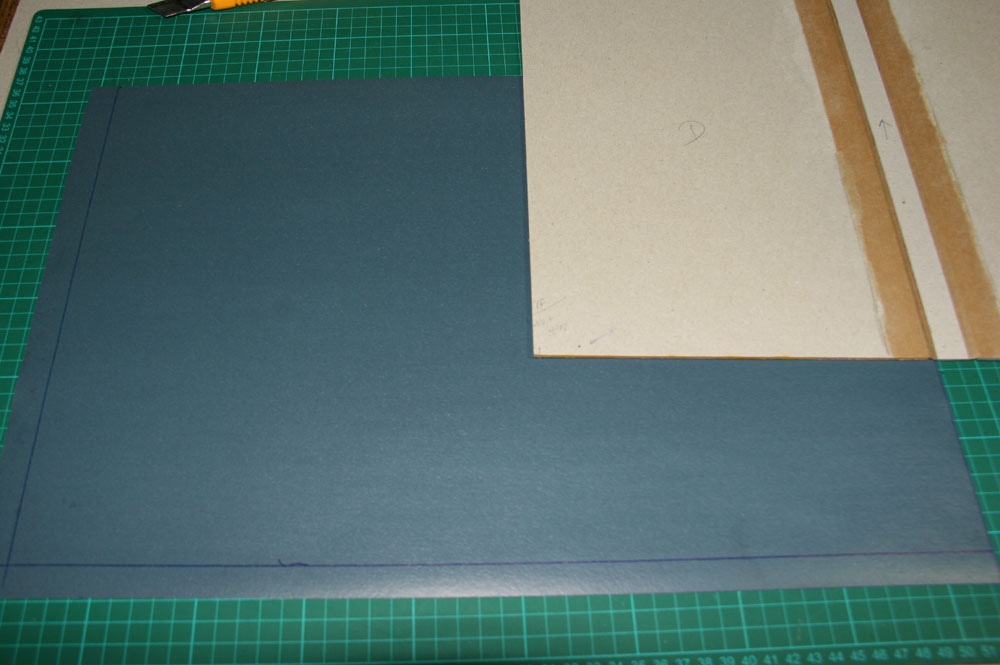

Tomo un trozo de polipiel azul cuyas dimensiones son la de las tapas abiertas mas 1,5 cm por los cuatro lados.


Cuando tengo el trozo recortado marco dos líneas perpendiculares, a bolígrafo, a 1,5 cm de los extremos


Para pegar esta polipiel comienzo dando cola diluida a una tapa evitando encolar el interior de los círculos, seguidamente coloco las tapas sobre la parte posterior de la polipiel utilizando las líneas a bolígrafo marcadas que me sirven  de referencia y para que se ciña bien la polipiel froto con la palma de la mano y a continuación con  la plegadera repaso de nuevo para evitar bolsas de  aire.


 Cuando tengo pegado el primer plano doy cola únicamente a la zona entre el lomo y el plano, esa zona en forma de L, y a partir de este momento trabajo las tapas con el libro metido en su interior


Esta zona hay que trabajarlas bastante con la plegadera hasta que quede bien definida la forma de L, fácilmente debemos estar 10 minutos insistiendo…


Es importante que quede bien marcada este resalte, es la gracia de esta encuadernación.


Bien definido la zona del cajo doy cola únicamente al lomo, pego esta zona de la polipiel frotando con la plegadera…


Pegado el lomo doy cola solo al cajo en forma de L y vuelvo a frotar hasta dejar bien definido este resalte…


Para terminar dando cola a la otra tapa y pegar la polipiel. En la siguiente imagen se aprecia el marcado de los cajos


Terminado de pegar la polipiel coloco las tapas con el libro en su interior bajo peso al menos un par de horas, y mientras tanto sigo trabajando…
Recorto dos círculos rojos y otros dos siena a las medidas de la plantilla.


Cuando ha pasado el tiempo suficiente de secado de las tapas vuelvo colocar las plantillas del diseño sobre cada una de las tapas y marco con el punzón el centro de cada círculo.


Y con el centro marcado recorto el círculo sobrante de la polipiel azul


Hasta retirar los cuatro círculos que como no están completamente pegados se hace fácilmente y de forma  limpia.


Ya me queda dar cola al centro del círculo en el cartón y al perímetro en la polipiel y ajustar en su sitio…

Y con un poco de cuidado y paciencia monto todos los círculos.


Cuando he terminado con la  decoración  exterior hago las vueltas

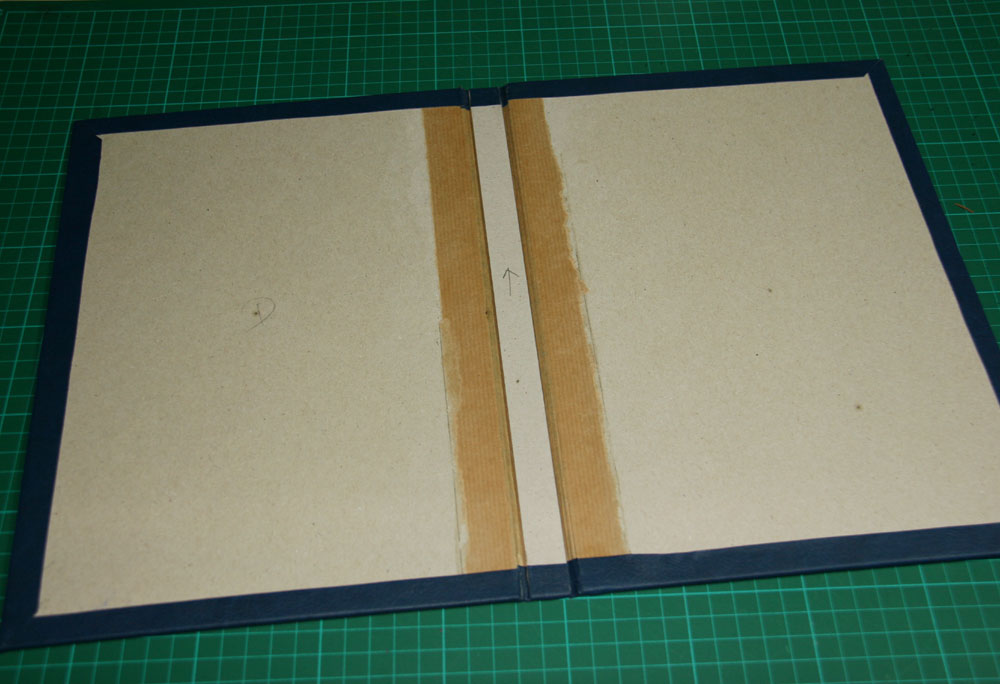

Y con el compás tomo una medida de 8 mm alrededor de todo el perímetro de las vueltas de las tapas y recorto con un cúter el sobrante, así queda el interior de las tapas con un cajeado perfectamente rectangular.


Para compensar el grosor de la polipiel 0,5 mm empleo una cartulina de compensación del mismo grosor y ajusto a la medida del cajeado, este proceso ya ha sido explicado anteriormente


Las cartulinas no se pegan de momento, se lijan por la parte del cajo hasta quedar  reducido su grosor a nada… una vez lijadas se reservan.



METIDO EN TAPAS. (FIJACION DE LAS TAPAS SUELTAS AL LIBRO)

En este proceso lo primero que hago es recortar el papel de registro a la altura de las vueltas recortadas, en la siguiente imagen se aprecia mejor lo que indico.


Estos recortes los hago en cabeza y pie tanto de la parte delantera como de la posterior del libro.

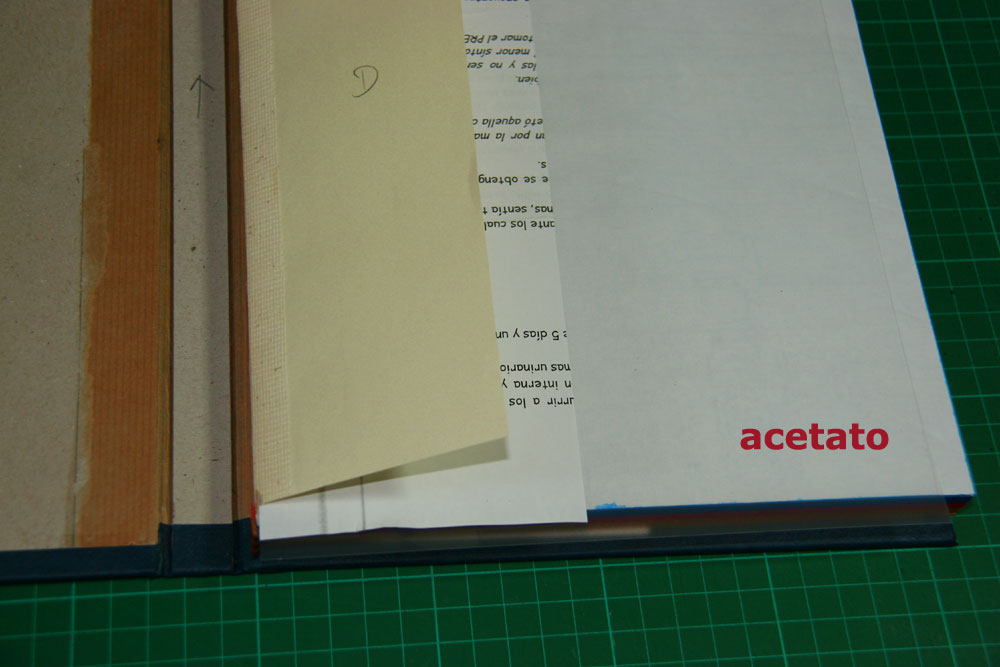

 Con el libro bien promediado dentro de las tapas abro la primera tapa y sin mover el conjunto coloco debajo del papel de registro una maculatura y debajo de ésta un acetato…


Doy cola únicamente al papel de registro


Seguidamente cierro la tapa, presiono con las manos y acto seguido coloco el libro con la tapa recién pegada contra la mesa y abro el libro solo 45°, retiro la maculatura y el acetato


En esta postura trabajo el registro con la plegadera para que se pegue bien sobro todo en la zona del cajo…


Paso unos  cinco minutos abro la tapa completamente apoyándola sobre un tablero de un grosor igual al del libro y sigo frotando la zona del cajo del papel registro.


Abierto como está dejo  bajo  peso tanto la tapa con el libro al menos 15 minutos…


Paso este tiempo cierro esta tapa y continúo con la otra tapa del mismo modo, coloco debajo del registro una maculatura, y debajo un  acetato, doy cola únicamente al registro, el lomo no lleva cola.


Y abro 45°, froto el cajo, posteriormente abro completamente sigo frotando y termino colocando peso en ambas partes.
Con esta operación ya he fijado las tapas al libro y solo queda rematar la parte interior de las mismas.
En primer lugar lijo el pequeño resalte que queda entre el registro y el cartón…


Seguidamente recupero las cartulinas de compensación que tenia reservadas…


Doy cola a la tapa por la parte interior sin llegar a los extremos…


Y a la cartulina le doy cola perimetralmente…


Seguidamente pego  la cartulina con la plegadera y sobre todo repasando la zona del cajo



Cuando tengo ambas cartulinas pegadas coloco un remay entre las tapas y el libro y dejo bajo peso de 3Kg al menos durante dos horas.

PEGADO DE LAS GUARDAS DE COLOR

Las tapas y las cartulinas ya han secado y solo me resta pegar las guardas de color a la contratapa. Por si existe algún desajuste en las cejas (unas son mayores que otras) tomo la medida más grande de ceja con el compás y la llevo a todas las demás cejas…


 Y caso de tener alguna ceja más pequeña recorto el sobrante del papel de guarda de color


De manera que todas las cejas se vean de la misma medida en el papel de guarda


Para encolar la guarda doy cola a la contratapa en su parte interior y al papel del guarda de color solo al perímetro (zona rayada en la siguiente imagen) debajo de la guarda coloqué una maculatura


Retiro las maculaturas cierro la tapa y repito lo mismo que para el encolado del papel de registro, abro 45° el libro y froto toda la guarda junto  con la zona del cajo…


Para continuar abriendo la tapa con cuidado y terminar frotando el cajo


Y en esa posición dejar bajo peso otros 15 minutos


Pasado este tiempo repito el proceso para la otra tapa y cuando ya he concluido dejo el libro bajo peso de 3 kg con los remays intercalados al menos dos horas


El libro terminado a expensas del rotulado.




ROTULADO DEL LIBRO

El libro se compone de tres temas independientes, por ello, dos títulos los voy a colocar en el centro de cada círculo y el tercero equidistante de los anteriores y centrado en la tapa.


Con película de color y siguiendo el diseño de la plantilla solo queda rotular

























Y de este modo he concluido esta encuadernación de tapas sueltas.
Por cortesia de Manuel Valero
